Jak sprawdzić rozstaw śrub w feldze? Precyzyjny poradnik krok po kroku

Dobór odpowiednich felg do samochodu to znacznie więcej niż tylko kwestia estetyki. To przede wszystkim gwarancja bezpieczeństwa i prawidłowego funkcjonowania układu jezdnego. Jednym z kluczowych, a często niedocenianych parametrów jest rozstaw śrub. W tym artykule, jako Aleks Czerwiński, przeprowadzę Cię krok po kroku przez proces samodzielnego mierzenia rozstawu śrub w feldze, wyjaśnię, dlaczego jest to tak ważne i jak uniknąć kosztownych błędów. Zrozumienie tego parametru to podstawa, by Twoje koła były zawsze prawidłowo zamocowane i bezpieczne.

Znaczenie rozstawu śrub dla bezpieczeństwa i prawidłowego doboru felg

Rozstaw śrub, znany również jako PCD (Pitch Circle Diameter), to nic innego jak średnica okręgu, na którym rozmieszczone są otwory montażowe felgi. Jest to absolutnie fundamentalny parametr, który musi idealnie pasować do piasty Twojego samochodu. Zawsze podaje się go w formacie "ilość otworów x średnica okręgu" w milimetrach, na przykład 5x112 lub 4x100.

Dlaczego jest to tak ważne? Montaż felgi z nieprawidłowym rozstawem śrub to prosta droga do poważnych problemów i zagrożeń. Nawet minimalna różnica, rzędu jednego czy dwóch milimetrów, może mieć katastrofalne skutki. Śruby nie będą idealnie przylegać do otworów, co prowadzi do nierównomiernego rozłożenia sił i obciążeń. W konsekwencji może dojść do:

• Uszkodzenia piasty koła: Niewłaściwe mocowanie może wygiąć lub uszkodzić piastę, co jest bardzo kosztowną naprawą.
• Uszkodzenia śrub mocujących: Śruby mogą się wyciągnąć, zerwać gwint lub pęknąć pod wpływem naprężeń.
• Luzów i wibracji: Niewłaściwie zamocowane koło będzie generować wibracje, co negatywnie wpływa na komfort jazdy i zużycie innych elementów zawieszenia.
• Ryzyka utraty koła podczas jazdy: To najpoważniejsza konsekwencja, która może prowadzić do tragicznego wypadku. Luzy mogą doprowadzić do odkręcenia się śrub i odpadnięcia koła.

Weryfikacja rozstawu śrub jest absolutnie kluczowa w kilku sytuacjach, zwłaszcza przy zakupie używanych felg. Nigdy nie ufaj sprzedawcy na słowo zawsze sprawdź ten parametr samodzielnie. Podobnie, jeśli planujesz wymianę felg na nowe, upewnij się, że wybrane modele są w pełni kompatybilne z Twoim pojazdem. Pamiętaj, że bezpieczeństwo na drodze zaczyna się od prawidłowego doboru i montażu każdego elementu.

Szybkie sprawdzenie rozstawu śrub: odczytywanie oznaczeń producenta

Z mojego doświadczenia wynika, że najszybszym i najpewniejszym sposobem na sprawdzenie rozstawu śrub jest po prostu odczytanie parametrów bezpośrednio z felgi. Większość producentów, zarówno felg oryginalnych (OEM), jak i aftermarketowych, umieszcza te informacje w widocznym miejscu. Zazwyczaj oznaczenia te są wybite, odlane lub naklejone na wewnętrznej stronie ramion felgi lub w okolicy piasty. Czasami trzeba zdjąć koło z samochodu, aby je dostrzec, ale warto poświęcić tę chwilę.

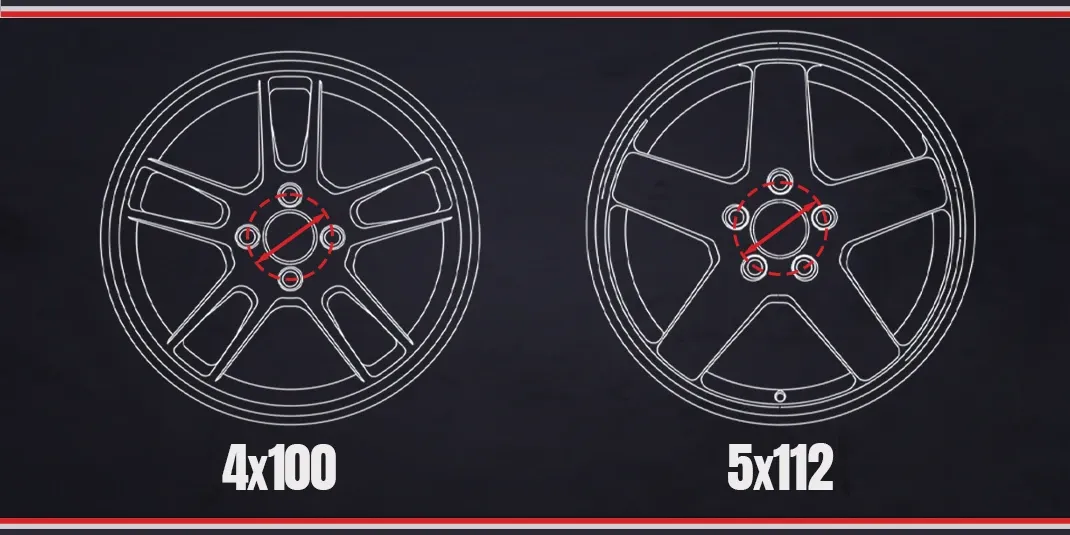

Jak interpretować te oznaczenia? Szukaj ciągów znaków, które przypominają format "ilość otworów x średnica". Na przykład, jeśli znajdziesz oznaczenie "5x112", oznacza to, że felga ma 5 otworów montażowych, a ich rozstaw wynosi 112 milimetrów. Czasem parametry te są częścią dłuższego ciągu, np. "ET45 5x112 7J17". Tutaj "5x112" to właśnie nasz rozstaw śrub, a pozostałe cyfry i litery to inne ważne parametry, o których opowiem później. Zawsze upewnij się, że odczytujesz oznaczenia starannie, bo pomyłka może być kosztowna.

Samodzielny pomiar rozstawu śrub: precyzyjny poradnik

Jeśli oznaczenia na feldze są nieczytelne, zatarte lub po prostu ich brakuje, nie martw się możesz samodzielnie zmierzyć rozstaw śrub. Do tego zadania będziesz potrzebować kilku narzędzi. Najważniejszym z nich jest suwmiarka, która zapewni precyzję pomiaru. Zwykła linijka czy miarka krawiecka mogą być zbyt niedokładne. Na rynku dostępne są również specjalistyczne miarki do rozstawu śrub, które znacznie ułatwiają zadanie, zwłaszcza przy felgach z nieparzystą liczbą otworów. Zanim zaczniesz, upewnij się, że felga jest czysta, a otwory montażowe wolne od brudu czy rdzy.

Zacznijmy od najprostszych przypadków felg z parzystą liczbą otworów.

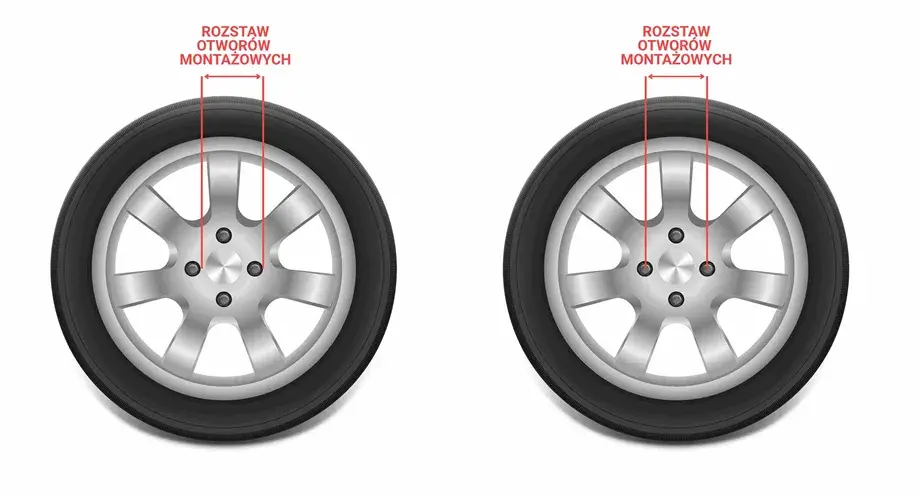

1. Felgi z 4, 6 lub 8 otworami: W tych przypadkach otwory montażowe leżą naprzeciwko siebie, co znacznie ułatwia pomiar.
2. Metoda 1: Odległość między środkami otworów: Użyj suwmiarki i zmierz odległość między środkiem jednego otworu a środkiem przeciwległego otworu. To jest najbardziej precyzyjna metoda.
3. Metoda 2: Od krawędzi do krawędzi: Jeśli masz problem z dokładnym zlokalizowaniem środka otworu, możesz zmierzyć odległość od wewnętrznej krawędzi jednego otworu do zewnętrznej krawędzi przeciwległego otworu. Pamiętaj, aby mierzyć po tej samej linii, przechodzącej przez środek felgi. Wynik powinien być identyczny jak w metodzie pierwszej.
4. Weryfikacja: Zawsze wykonaj pomiar kilkukrotnie i w różnych parach otworów, aby upewnić się co do wyniku.

Wyzwanie dla majsterkowiczów: jak zmierzyć rozstaw w feldze z 5 śrubami?

Felgi z 5 otworami montażowymi stanowią nieco większe wyzwanie, ponieważ otwory nie leżą naprzeciwko siebie. Wymaga to zastosowania specjalnych technik pomiarowych. Oto trzy sprawdzone metody, które pozwolą Ci precyzyjnie określić rozstaw śrub w takiej feldze:

1. Technika 1: Pomiar odległości (A) od krawędzi jednego otworu do krawędzi sąsiedniego otworu i zastosowanie współczynnika.
   • Zmierz suwmiarką odległość od wewnętrznej krawędzi jednego otworu montażowego do wewnętrznej krawędzi bezpośrednio sąsiadującego otworu (oznaczmy tę wartość jako A).
   • Następnie pomnóż otrzymaną wartość A przez stały współczynnik. Dla felg z 5 śrubami ten współczynnik wynosi 1,701.
   • Na przykład, jeśli zmierzona odległość A wynosi 65.8 mm, to rozstaw śrub wyniesie 65.8 mm * 1.701 = 111.92 mm, co zaokrąglamy do 112 mm (czyli 5x112).
2. Technika 2: Pomiar odległości od środka otworu centralnego do środka otworu montażowego.
   • Jeśli felga posiada wyraźny otwór centralny (piasty), zmierz odległość od jego środka do środka dowolnego otworu montażowego.
   • Otrzymany wynik pomnóż przez 2. Będzie to średnica okręgu, na którym rozmieszczone są otwory montażowe, czyli nasz PCD.
   • Ta metoda jest bardzo precyzyjna, ale wymaga dokładnego zlokalizowania środków obu otworów.
3. Technika 3: Pomiar suwmiarką odległości od tylnej krawędzi jednego otworu do środka drugiego z kolei (ominięcie jednego otworu).
   • Ustaw suwmiarkę w taki sposób, aby jedna jej szczęka opierała się o tylną (zewnętrzną) krawędź jednego otworu montażowego.
   • Drugą szczękę suwmiarki ustaw tak, aby dotykała środka otworu, który znajduje się "za" jednym otworem pośrednim. Czyli, jeśli oznaczymy otwory 1-2-3-4-5, mierzysz od krawędzi otworu 1 do środka otworu 3.
   • Odczytana w ten sposób wartość to bezpośrednio rozstaw śrub. Jest to jedna z najczęściej stosowanych metod przez profesjonalistów, ponieważ jest stosunkowo prosta i dokładna.

Pamiętaj, aby zawsze wykonywać pomiary z najwyższą starannością i w miarę możliwości powtarzać je kilkukrotnie, aby wyeliminować błędy. Precyzja jest tutaj kluczowa!

Unikaj błędów: najczęstsze pomyłki podczas pomiaru rozstawu śrub

Nawet z najlepszymi intencjami i narzędziami, łatwo jest popełnić błąd podczas mierzenia rozstawu śrub. Jako ekspert, widziałem już wiele sytuacji, gdzie drobna pomyłka prowadziła do poważnych problemów. Oto najczęstsze błędy, na które musisz uważać:

• Błąd mierzenia od krawędzi do krawędzi w feldze z 5 otworami bez zastosowania współczynnika: To chyba najpowszechniejsza pomyłka. Wielu ludzi mierzy odległość między sąsiednimi otworami i zakłada, że to jest rozstaw śrub. Jak już wyjaśniłem, w przypadku 5 otworów konieczne jest pomnożenie tej wartości przez współczynnik 1,701. Bez tego wynik będzie drastycznie zaniżony i całkowicie błędny.
• Wpływ niedokładnych narzędzi: Używanie zwykłej linijki budowlanej lub miarki krawieckiej zamiast precyzyjnej suwmiarki to zaproszenie do błędu. Te narzędzia nie oferują wystarczającej dokładności, a nawet milimetr różnicy może sprawić, że felga nie będzie pasować lub, co gorsza, będzie zamocowana nieprawidłowo i niebezpiecznie.
• Ryzyko pomylenia podobnych rozstawów: Na rynku istnieje wiele rozstawów, które są do siebie bardzo zbliżone, np. 5x112 mm i 5x114.3 mm. Różnica jest minimalna, ale krytyczna. Próba montażu felgi 5x114.3 na piaście 5x112 (lub odwrotnie) może spowodować uszkodzenie gwintów, śrub lub piasty. Koło nie będzie idealnie centrowane, co prowadzi do drgań i luzów. Zawsze sprawdzaj dwukrotnie, a najlepiej trzykrotnie, aby upewnić się, że masz dokładnie ten rozstaw, którego potrzebujesz.
• Brak czyszczenia otworów: Przed pomiarem upewnij się, że otwory montażowe są czyste. Brud, rdza czy resztki lakieru mogą zafałszować pomiar, dodając milimetry, których w rzeczywistości nie ma.

Pamiętaj, że precyzja to podstawa. Lepiej poświęcić kilka dodatkowych minut na dokładny pomiar i weryfikację, niż później borykać się z kosztownymi i niebezpiecznymi konsekwencjami.

Inne kluczowe parametry felg, które musisz znać

Rozstaw śrub to bez wątpienia jeden z najważniejszych parametrów, ale dobór felg to bardziej złożony proces. Aby mieć pewność, że Twoje koła będą pasować idealnie i bezpiecznie, musisz zwrócić uwagę na kilka innych kluczowych wartości. Ignorowanie ich może prowadzić do problemów z prowadzeniem, ocieraniem o elementy zawieszenia lub nadwozia, a nawet uszkodzeń mechanicznych.

Oto najważniejsze dodatkowe parametry, które musisz znać:

• Otwór centrujący (CB - Center Bore): To średnica otworu w centralnej części felgi, który pasuje do piasty koła. Musi być idealnie dopasowany. Jeśli otwór w feldze jest większy niż średnica piasty, konieczne jest użycie pierścieni centrujących, aby koło było prawidłowo wyśrodkowane. Brak pierścieni lub ich niewłaściwy rozmiar prowadzi do bicia koła i drgań.
• Osadzenie felgi (ET - Einpresstiefe / Offset): Parametr ET określa odległość płaszczyzny montażowej felgi od jej geometrycznego środka. Wyrażany jest w milimetrach.
  • Niskie ET (np. ET20): Felga jest bardziej wysunięta na zewnątrz samochodu. Może poprawić wygląd, ale zbyt niskie ET może spowodować ocieranie o nadkola lub wystawanie koła poza obrys pojazdu.
  • Wysokie ET (np. ET50): Felga jest bardziej schowana do wewnątrz. Zbyt wysokie ET może spowodować ocieranie o elementy zawieszenia lub układu hamulcowego.
  Właściwe ET jest kluczowe dla zachowania geometrii zawieszenia i uniknięcia niepożądanych efektów.

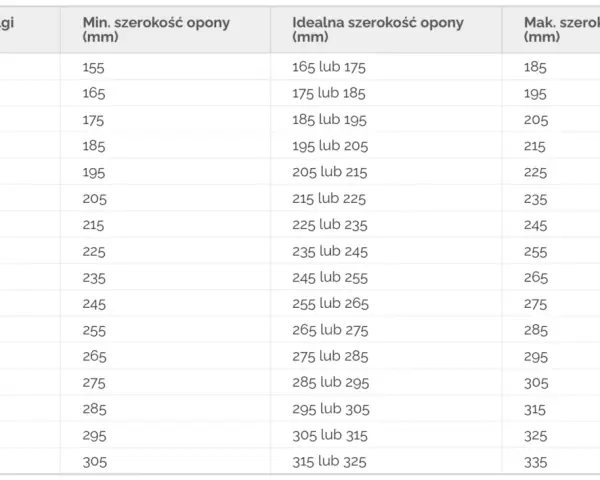

• Szerokość felgi (J): Podawana w calach (np. 7J, 8J). Musi być dopasowana do szerokości opony.
• Średnica felgi (R): Podawana w calach (np. R16, R17). Musi być zgodna z zaleceniami producenta samochodu.

Aby upewnić się, że wszystkie parametry felgi pasują do konkretnego modelu samochodu, zawsze sprawdzaj dane w instrukcji obsługi pojazdu, na naklejce w słupku drzwi kierowcy lub w specjalistycznych katalogach producentów felg. Nigdy nie kupuj felg "na oko" precyzja i zgodność z zaleceniami producenta to podstawa bezpiecznej i komfortowej jazdy.

Popularne rozstawy śrub: przewodnik po markach samochodów

Znajomość najpopularniejszych rozstawów śrub może być bardzo pomocna, zwłaszcza gdy szukasz felg do konkretnego samochodu lub po prostu chcesz zorientować się w trendach rynkowych. Na polskich drogach dominują pewne standardy, które wykształciły się na przestrzeni lat. Z mojego doświadczenia wynika, że poniższe wartości są najczęściej spotykane:

• 4x100: To klasyczny rozstaw, bardzo popularny w starszych modelach samochodów kompaktowych i miejskich. Często spotykany w takich markach jak:
  • Opel (np. Corsa, Astra F/G)
  • Renault (np. Clio, Megane I)
  • Volkswagen (np. Golf II/III, Polo)
  • Toyota (np. Corolla E10/E11)
  • Honda (np. Civic starszych generacji)
• 4x108: Charakterystyczny dla niektórych marek francuskich i amerykańskich:
  • Ford (np. Focus I, Fiesta, Mondeo I/II)
  • Peugeot (np. 206, 307)
  • Citroen (np. C3, C4)
• 5x100: Rozstaw często kojarzony ze starszymi modelami grupy VAG:
  • Volkswagen (np. Golf IV, Bora)
  • Audi (np. A3 8L, TT 8N)
  • Skoda (np. Octavia I)
  • Seat (np. Leon I, Toledo II)
  • Subaru (w wielu modelach)
• 5x108: Coraz popularniejszy w nowszych autach:
  • Ford (np. Focus II/III, Mondeo III/IV)
  • Volvo (wiele modeli)
  • Peugeot (np. 308, 508)
  • Renault (np. Laguna III, Megane III)
  • Citroen (np. C5)
• 5x112: To obecnie jeden z najbardziej dominujących rozstawów, szczególnie w grupie VAG i markach premium:
  • Volkswagen (np. Golf V/VI/VII/VIII, Passat, Tiguan)
  • Audi (np. A3 8P/8V, A4, A6)
  • Skoda (np. Octavia II/III/IV, Superb)
  • Seat (np. Leon II/III/IV, Ateca)
  • Mercedes-Benz (większość modeli)
  • BMW (niektóre modele, np. Seria 2 Active Tourer)
• 5x114.3: Często nazywany "rozstawem japońskim", bardzo powszechny wśród marek azjatyckich:
  • Honda (np. Civic nowszych generacji, CR-V)
  • Toyota (np. Avensis, RAV4)
  • Mazda (np. 3, 6, CX-5)
  • Nissan (np. Qashqai, Juke)
  • Kia (np. Sportage, Ceed)
  • Hyundai (np. Tucson, i30)
• 5x120: Głównie kojarzony z marką BMW:
  • BMW (większość modeli Serii 1, 3, 5, X3, X5)
  • Opel Insignia (pierwsza generacja)

Warto również zauważyć, że wraz z rosnącą popularnością cięższych SUV-ów i aut elektrycznych, obserwujemy trend w kierunku stosowania felg z większą liczbą śrub (np. 5 lub 6) i o większych średnicach PCD. Ma to na celu zapewnienie odpowiedniej wytrzymałości i bezpieczeństwa mocowania koła pod większym obciążeniem. Zawsze warto być na bieżąco z tymi trendami, zwłaszcza jeśli często zmieniasz samochody lub felgi.
