Jak zmierzyć rozstaw śrub 5x? Precyzyjny pomiar PCD krok po kroku

Wybór odpowiednich felg to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i komfortu jazdy. Jednym z kluczowych parametrów, który musimy bezwzględnie dopasować do naszego samochodu, jest rozstaw śrub, czyli PCD (Pitch Circle Diameter). W przypadku felg z pięcioma otworami pomiar ten bywa nieco bardziej skomplikowany niż przy parzystej liczbie otworów, dlatego przygotowałem dla Państwa szczegółowy poradnik, który krok po kroku wyjaśni, jak precyzyjnie zmierzyć ten parametr i uniknąć kosztownych błędów.

Rozstaw śrub, znany również jako PCD (Pitch Circle Diameter), to nic innego jak parametr definiujący liczbę otworów montażowych w feldze oraz średnicę okręgu (wyrażoną w milimetrach), na którym te otwory są równomiernie rozmieszczone. Przykładowy zapis "5x112" oznacza, że felga posiada pięć otworów montażowych, a średnica okręgu, na którym się one znajdują, wynosi 112 milimetrów. Prawidłowy dobór PCD jest absolutnie kluczowy dla naszego bezpieczeństwa na drodze, stabilności jazdy oraz prawidłowego i trwałego zamocowania koła do piasty pojazdu.

Montaż felgi z nieprawidłowym rozstawem śrub, nawet jeśli różnica wydaje się minimalna, może prowadzić do szeregu poważnych i niebezpiecznych konsekwencji. Po pierwsze, koło nie będzie idealnie scentrowane na piaście, co natychmiast objawi się wibracjami odczuwalnymi na kierownicy i w całym pojeździe. Długotrwała jazda z taką felgą przyspieszy zużycie opon, łożysk, a także elementów zawieszenia. Co gorsza, śruby mocujące będą narażone na nierównomierne obciążenia, co może skutkować ich uszkodzeniem, a nawet ścięciem. W skrajnych przypadkach, zwłaszcza przy dużych prędkościach lub gwałtownych manewrach, istnieje ryzyko, że koło po prostu odpadnie od samochodu, co może prowadzić do tragicznych w skutkach wypadków. Dlatego tak ważne jest, aby nigdy nie lekceważyć tego parametru.

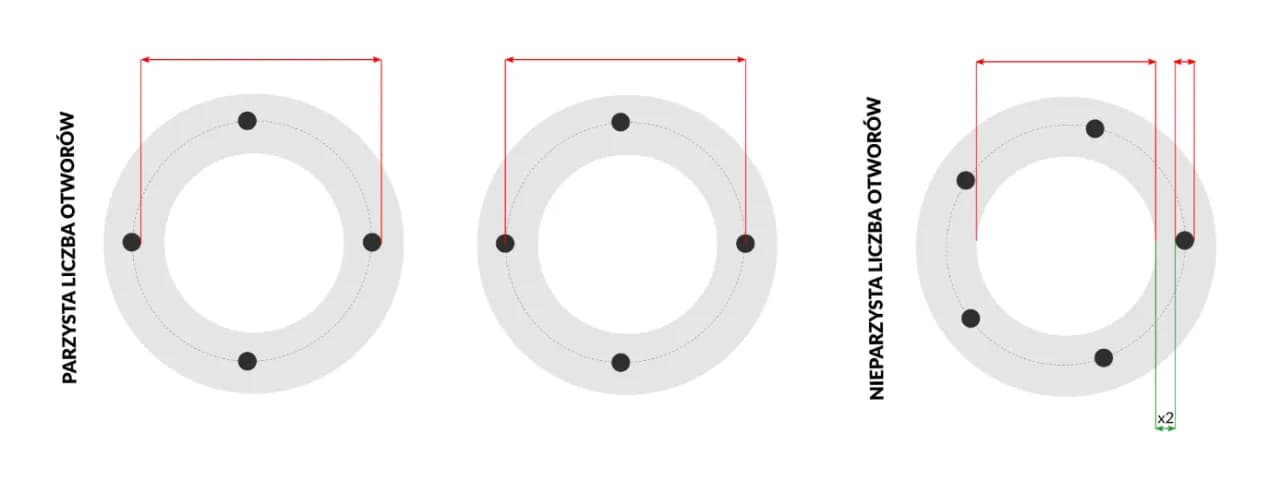

Specyfika pomiaru felg z pięcioma otworami wynika z geometrii. W przeciwieństwie do felg z parzystą liczbą otworów (takich jak 4, 6 czy 8), gdzie dwa otwory leżą zawsze dokładnie naprzeciwko siebie, w feldze 5-otworowej nie ma dwóch otworów, które leżałyby na jednej linii przechodzącej przez środek piasty. Ta cecha uniemożliwia prosty pomiar średnicy okręgu poprzez zmierzenie odległości między środkami dwóch przeciwległych otworów. Wymaga to zastosowania specjalnych metod, które uwzględniają tę asymetrię, często z wykorzystaniem odpowiednich współczynników.

Jak wspomniałem, nawet minimalna różnica w rozstawie śrub, rzędu 1-2 milimetrów, może być niebezpieczna i prowadzić do wspomnianych problemów. Na rynku istnieją co prawda tak zwane śruby lub nakrętki pływające, które posiadają ruchomy kołnierz i są w stanie skorygować bardzo niewielkie różnice w rozstawie (zazwyczaj do 2 mm). Mogą one być doraźnym rozwiązaniem w niektórych sytuacjach, jednak ja zawsze podkreślam, że nie jest to uniwersalne panaceum i nie powinno zastępować precyzyjnego pomiaru i właściwego doboru felg. Najlepszym i najbezpieczniejszym rozwiązaniem jest zawsze montaż felg o idealnie pasującym rozstawie śrub.

Narzędzia niezbędne do precyzyjnego pomiaru

Aby dokonać dokładnego pomiaru rozstawu śrub, potrzebujemy odpowiednich narzędzi. Absolutnie niezbędna jest suwmiarka czy to tradycyjna, czy elektroniczna. Jej precyzja, mierzona w dziesiątych, a nawet setnych częściach milimetra, jest kluczowa. Zwykła miarka zwijana, choć dostępna w każdym domu, jest zbyt niedokładna do tego typu zadań i może prowadzić do błędów, które w przypadku felg są niedopuszczalne. Użycie suwmiarki gwarantuje nam uzyskanie wiarygodnych wyników, co jest podstawą do prawidłowego doboru felg.

Dla osób, które często mierzą rozstaw śrub, na przykład w warsztatach wulkanizacyjnych czy sklepach z felgami, doskonałym rozwiązaniem są specjalistyczne przymiary lub mierniki do rozstawu śrub. Te narzędzia są zaprojektowane specjalnie do tego celu, często posiadają gotowe skale dla najpopularniejszych rozstawów, co znacząco ułatwia i przyspiesza pomiar. Ich zakup jest inwestycją, która szybko się zwraca, jeśli pomiary wykonujemy regularnie i zależy nam na maksymalnej efektywności.

Zanim przystąpimy do jakichkolwiek pomiarów, pamiętajmy o jednej, często pomijanej, ale bardzo ważnej czynności: dokładnym oczyszczeniu felgi. Brud, kurz, błoto czy nawet rdza w okolicach otworów montażowych mogą znacząco wpłynąć na dokładność odczytów suwmiarki i wprowadzić nas w błąd. Czysta powierzchnia to podstawa precyzyjnego pomiaru.

Metody pomiaru rozstawu śrub w feldze 5-otworowej

Metoda 1: Pomiar odległości między najdalszymi otworami (współczynnik 1.051)

1. Zmierz odległość od środka jednego otworu montażowego do środka jednego z dwóch najdalszych otworów. Ważne jest, aby pominąć otwór sąsiedni mierzymy do otworu, który nie jest bezpośrednio obok.
2. Otrzymany wynik pomnóż przez stały współczynnik 1.051.
3. Wynik tego działania to wartość PCD (Pitch Circle Diameter).

Jest to jedna z najczęściej polecanych i moim zdaniem najdokładniejszych metod pomiaru rozstawu śrub w felgach 5-otworowych. Precyzja jest tu kluczowa, więc upewnij się, że mierzysz dokładnie od środków otworów.

Metoda 2: Pomiar odległości między sąsiednimi otworami (współczynnik 1.701)

1. Zmierz odległość "S" między środkami dwóch sąsiednich (sąsiadujących ze sobą) otworów montażowych.
2. Uzyskaną wartość pomnóż przez współczynnik 1.701.
3. Wynik tego działania to wartość PCD.

Ta metoda również jest skuteczna, ale wymaga jeszcze większej precyzji w zmierzeniu odległości między sąsiednimi otworami, które są bliżej siebie. Ważne, aby suwmiarka była stabilna i nie "przeskoczyła" na krawędź otworu.

Metoda 3: Sumowanie wymiarów

Istnieje także bardziej złożona metoda, która polega na zsumowaniu trzech wartości. Mierzymy średnicę otworu centralnego (X), średnicę otworu montażowego (Y) oraz podwójną odległość między krawędzią otworu centralnego a krawędzią otworu montażowego (2 * Z). Wzór na PCD w tym przypadku wygląda następująco: X + Y + (2 * Z). Ta metoda jest bardziej czasochłonna i wymaga większej wprawy, dlatego zazwyczaj polecam dwie poprzednie.

Praktyczny przykład obliczenia rozstawu 5x112

Przyjmijmy, że chcemy zmierzyć rozstaw śrub metodą 1 (ze współczynnikiem 1.051) i spodziewamy się wyniku 5x112. Oto jak to wygląda w praktyce:

1. Pomiar odległości między najdalszymi otworami: Przykładamy suwmiarkę i mierzymy odległość od środka jednego otworu do środka otworu, który nie jest sąsiedni. Załóżmy, że uzyskaliśmy wynik 106.5 mm.
2. Mnożenie przez współczynnik: Otrzymany wynik (106.5 mm) mnożymy przez stały współczynnik 1.051.
3. Obliczenie PCD: 106.5 mm * 1.051 = 111.92 mm.

Jak widać, wynik 111.92 mm jest bardzo bliski 112 mm, co z dużą pewnością wskazuje na rozstaw śrub 5x112. Niewielkie odchylenia są normalne ze względu na tolerancje produkcyjne i precyzję pomiaru.

Interpretacja wyników i popularne rozstawy

Po dokonaniu pomiaru i obliczeń, warto porównać uzyskany wynik z najpopularniejszymi rozstawami 5-otworowymi. Poniższa tabela pomoże Państwu zorientować się, do jakich marek samochodów pasują poszczególne rozstawy:

Warto również pamiętać, że fabryczne oznaczenia rozstawu śrub często można znaleźć bezpośrednio na samej feldze. Producenci umieszczają je zazwyczaj na wewnętrznej stronie ramion, w okolicach otworu centralnego lub na tylnej części felgi. Czasami wymagane jest dokładne oczyszczenie felgi, aby odczytać te oznaczenia.

Najczęstsze pułapki i błędy podczas pomiaru

Podczas pomiaru rozstawu śrub łatwo o błędy, które mogą zniweczyć cały wysiłek. Jednym z najczęstszych jest mierzenie od krawędzi otworów zamiast od ich środków. To kardynalny błąd! Pamiętajmy, że PCD to średnica okręgu przechodzącego przez środki otworów montażowych. Nawet niewielkie przesunięcie suwmiarki na krawędź otworu spowoduje nieprawidłowy odczyt i w konsekwencji błędne obliczenie rozstawu. Zawsze upewnijmy się, że końcówki suwmiarki spoczywają dokładnie w centrach otworów.

Kolejnym błędem jest używanie niedokładnych narzędzi, takich jak wspomniana zwijana miarka, oraz zaokrąglanie wyników pomiarów "na oko". Precyzja do milimetra, a nawet do dziesiątych części milimetra, jest absolutnie kluczowa dla bezpieczeństwa i prawidłowego dopasowania felgi. Nie ma tu miejsca na domysły czy przybliżenia. Jeśli nie jesteśmy pewni wyniku, lepiej powtórzyć pomiar kilkukrotnie i upewnić się co do jego poprawności.

Zwróćmy również uwagę na możliwość pomylenia milimetrów z calami, co zdarza się zwłaszcza w przypadku starszych lub importowanych felg, gdzie oznaczenia mogą być podane w systemie imperialnym. Pamiętajmy o prostym przeliczniku: 1 cal = 25.4 mm. Zawsze upewnijmy się, w jakiej jednostce podany jest rozstaw, aby uniknąć poważnych pomyłek.

Co dalej po zmierzeniu rozstawu?

Zmierzenie rozstawu śrub (PCD) to bardzo ważny krok, ale pamiętajmy, że to tylko jeden z kilku kluczowych parametrów felgi. Aby felga pasowała idealnie i bezpiecznie, musimy również uwzględnić inne wymiary. Należy do nich średnica otworu centrującego (CB - Center Bore), odsadzenie (ET - Einpresstiefe), czyli odległość płaszczyzny montażowej od osi symetrii felgi, oraz szerokość felgi. Wszystkie te parametry muszą być zgodne ze specyfikacją pojazdu, aby zapewnić prawidłowe funkcjonowanie układu jezdnego i uniknąć problemów.

Jeśli po dokonaniu pomiarów nadal mają Państwo wątpliwości lub po prostu chcą potwierdzić swoje wyniki, istnieje kilka wiarygodnych źródeł informacji o prawidłowym rozstawie śrub dla Państwa modelu samochodu:

• Instrukcja obsługi pojazdu: To podstawowe źródło informacji, które zawsze warto sprawdzić.
• Tabliczka znamionowa lub naklejka na słupku drzwi: Często zawierają one dane dotyczące rozmiarów opon i felg.

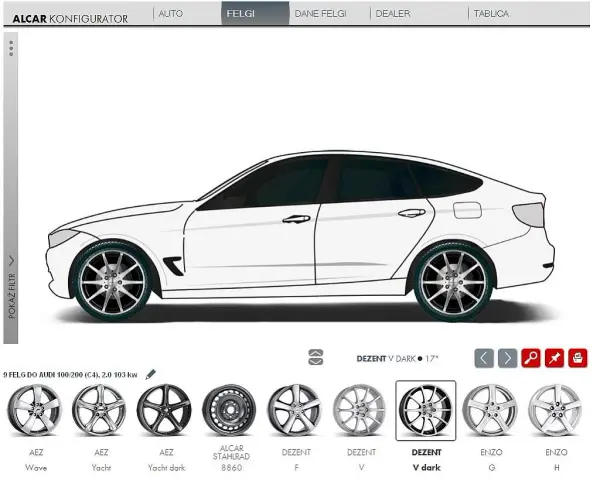

• Specjalistyczne konfiguratory felg online: Wiele sklepów internetowych oferuje narzędzia, które po wpisaniu marki, modelu i rocznika samochodu, podają listę pasujących felg i ich parametrów.
• Autoryzowane serwisy lub zaufani wulkanizatorzy: Profesjonaliści dysponują bazami danych i doświadczeniem, które pozwolą im szybko i precyzyjnie określić wymagane parametry.
