Mechanizm różnicowy, powszechnie znany jako dyferencjał, to jeden z tych podzespołów samochodu, o których często nie myślimy, dopóki wszystko działa bez zarzutu. A jednak, to właśnie on jest kluczowy dla płynnego i bezpiecznego poruszania się każdego pojazdu, szczególnie podczas pokonywania zakrętów. W tym artykule, jako Aleks Czerwiński, postaram się w przystępny sposób wyjaśnić, czym jest dyferencjał, jak działa i dlaczego jest absolutnie niezbędny w Twoim samochodzie.
Dyferencjał klucz do płynnego skręcania i bezpieczeństwa na drodze
- Czym jest dyferencjał? To mechanizm, który pozwala kołom napędowym na tej samej osi obracać się z różnymi prędkościami, jednocześnie przekazując im moment obrotowy.
- Dlaczego jest niezbędny? Na zakręcie koło zewnętrzne pokonuje dłuższą drogę niż wewnętrzne, więc musi kręcić się szybciej. Bez dyferencjału koła by się blokowały, a jazda byłaby niemożliwa lub bardzo niebezpieczna.
- Z jakich elementów się składa? Głównie z kosza, satelitów (mniejszych kół zębatych) oraz kół koronowych (większych kół zębatych) połączonych z półosiami.
- Jakie są podstawowe typy? Wyróżniamy otwarte (standardowe), o ograniczonym poślizgu (LSD, szpera), z pełną blokadą oraz elektroniczne (aktywne).
- Gdzie się znajduje? Zazwyczaj w obudowie mostu napędowego (tylny napęd) lub skrzyni biegów (przedni napęd), a w autach 4x4 także jako centralny mechanizm między osiami.
Czym właściwie jest dyferencjał i dlaczego bez niego jazda byłaby niemożliwa?
Dyferencjał, czyli mechanizm różnicowy, to jeden z najbardziej genialnych wynalazków w historii motoryzacji. Jego głównym zadaniem jest rozdzielanie momentu obrotowego pochodzącego z silnika na koła napędowe, jednocześnie umożliwiając im obracanie się z różnymi prędkościami. To kluczowe, ponieważ w praktyce koła na tej samej osi niezwykle rzadko kręcą się z identyczną prędkością.
Wyobraź sobie, co by się stało, gdyby koła na jednej osi były na stałe połączone, jak w wózku dziecięcym, ale z napędem. Jazda prosto nie stanowiłaby problemu. Jednak przy próbie skrętu, na przykład w prawo, koło zewnętrzne (lewe) musiałoby pokonać dłuższą drogę niż koło wewnętrzne (prawe). Gdyby oba kręciły się z tą samą prędkością, jedno z nich musiałoby się ślizgać, a samochód stawiałby ogromny opór, szarpałby, a nawet mógłby stracić kontrolę. Bez dyferencjału jazda byłaby nie tylko niekomfortowa, ale przede wszystkim niebezpieczna i niemożliwa do płynnego wykonania.
Gdzie dokładnie w samochodzie znajduje się mechanizm różnicowy?

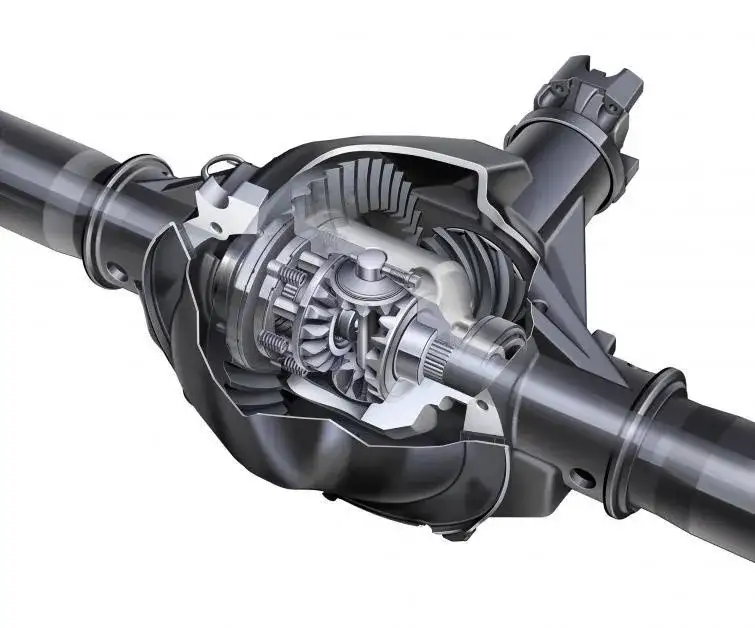

Lokalizacja dyferencjału zależy od typu napędu w pojeździe. W samochodach z napędem na tylne koła (RWD) znajdziesz go zintegrowanego w obudowie tylnego mostu napędowego. W pojazdach z napędem na przednie koła (FWD) mechanizm różnicowy jest zazwyczaj częścią skrzyni biegów (transaxle), dzieląc jedną obudowę z przekładnią główną. Natomiast w samochodach z napędem na cztery koła (4x4 lub AWD) sytuacja jest bardziej złożona. Tam zazwyczaj występują trzy dyferencjały: jeden na przedniej osi, jeden na tylnej osi oraz dodatkowy, centralny mechanizm różnicowy, który rozdziela moment obrotowy między przednią a tylną oś.
Jak działa dyferencjał? Rozkładamy ten mechanizm na czynniki pierwsze
Anatomia dyferencjału: satelity, koła koronowe i kosz w akcji

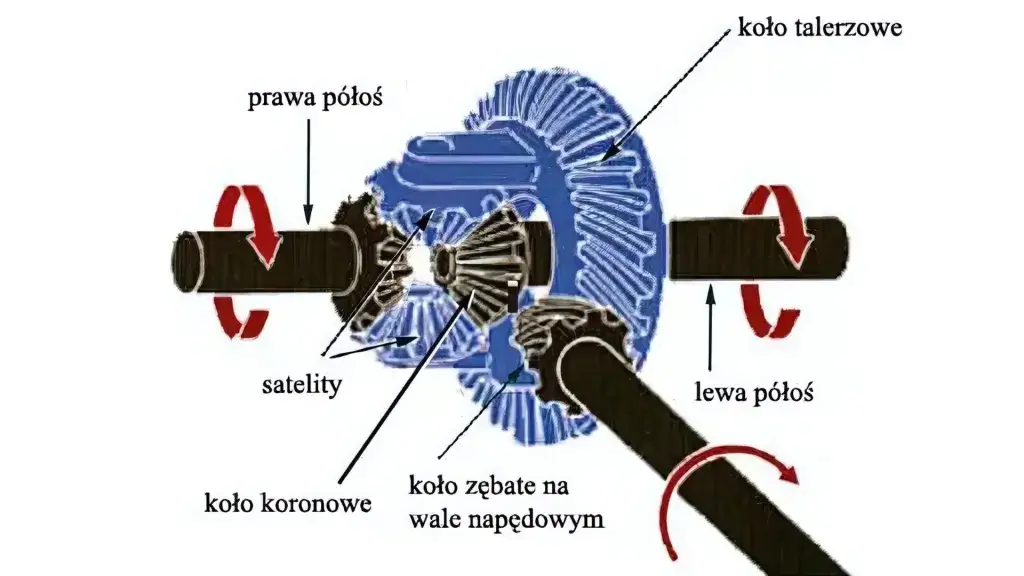

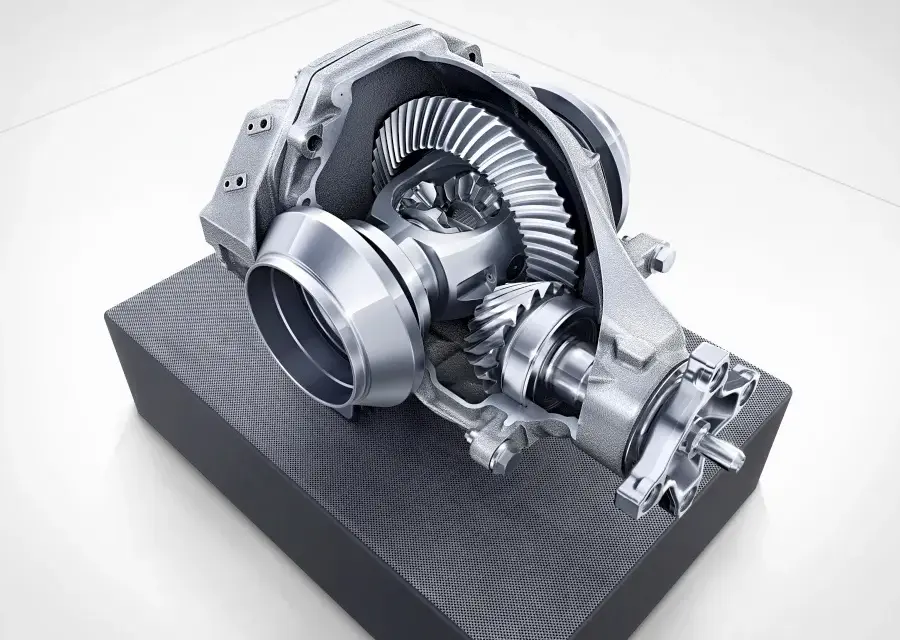

Aby zrozumieć działanie dyferencjału, musimy przyjrzeć się jego budowie. Moment obrotowy z wału napędowego trafia najpierw na koło talerzowe, które jest połączone z koszem mechanizmu różnicowego. Wewnątrz tego kosza, na specjalnych osiach, osadzone są mniejsze koła zębate, zwane satelitami. Satelity te są zazębione z dwoma większymi kołami zębatymi, które nazywamy kołami koronowymi. Każde z kół koronowych jest z kolei połączone bezpośrednio z jedną z półosi napędowych, które przekazują moc do kół jezdnych. To właśnie ta skomplikowana, ale precyzyjna konstrukcja pozwala na elastyczne zarządzanie prędkościami obrotowymi kół.
Krok po kroku: co dzieje się w dyferencjale podczas jazdy prosto?
Kiedy jedziesz prosto, a oba koła na osi obracają się z tą samą prędkością (na przykład po równej, suchej nawierzchni), mechanizm różnicowy działa w stosunkowo prosty sposób. Cały kosz, wraz z osadzonymi w nim satelitami, obraca się jako jedna całość. Satelity w tym momencie nie obracają się wokół własnych osi, lecz są "niesione" przez obracający się kosz. W efekcie, koła koronowe, z którymi są zazębione, również obracają się z tą samą prędkością, a co za tym idzie, oba koła napędowe kręcą się identycznie. Moment obrotowy jest równo rozdzielany na obie półosie.
Magia na zakręcie: jak koła zębate pozwalają na różnicę prędkości?
Prawdziwa "magia" dyferencjału ujawnia się na zakręcie. Gdy samochód skręca, koło zewnętrzne musi pokonać dłuższą drogę, a więc musi obracać się szybciej niż koło wewnętrzne. W tym momencie, kosz mechanizmu różnicowego nadal obraca się, ale satelity zaczynają dodatkowo obracać się wokół własnych osi. Ten ruch obrotowy satelitów wokół ich osi powoduje, że jedno z kół koronowych (to po stronie wewnętrznej zakrętu) zwalnia, a drugie (po stronie zewnętrznej) przyspiesza. Dzięki temu, mimo że moment obrotowy jest nadal dostarczany do obu kół, mogą one swobodnie dostosować swoje prędkości obrotowe do pokonywanej drogi, eliminując naprężenia w układzie napędowym i zapewniając płynną jazdę.
Różne typy dyferencjałów: poznaj kluczowe rozwiązania
Otwarty dyferencjał: standard z istotnymi ograniczeniami
Otwarty mechanizm różnicowy to najprostszy i najczęściej spotykany typ, który montowany jest w większości samochodów. Jego główną cechą jest to, że zawsze rozdziela moment obrotowy w stosunku 50:50 na obie półosie. Jest to rozwiązanie efektywne i wystarczające w normalnych warunkach drogowych, gdzie oba koła mają dobrą przyczepność.
Jednak otwarty dyferencjał ma jedną, poważną wadę, która ujawnia się, gdy jedno z kół napędowych straci przyczepność. Wyobraź sobie, że jedno koło znajduje się na lodzie lub w głębokim błocie, a drugie na suchej nawierzchni. W takiej sytuacji, ponieważ dyferencjał zawsze dąży do wyrównania oporów, cały moment obrotowy zostanie przekazany na koło, które się ślizga. Koło to zacznie kręcić się w miejscu z ogromną prędkością, podczas gdy drugie, mające przyczepność, pozostanie nieruchome. Samochód po prostu utknie, co jest frustrujące i może być niebezpieczne.
Szpera (LSD): sekret lepszej trakcji w autach sportowych
Mechanizm o ograniczonym poślizgu, znany jako LSD (Limited-Slip Differential) lub potocznie "szpera", to rozwiązanie znacznie poprawiające trakcję. W przeciwieństwie do otwartego dyferencjału, gdy jedno koło zaczyna tracić przyczepność, szpera interweniuje, przekazując więcej momentu obrotowego na koło o lepszej trakcji. Dzięki temu samochód jest w stanie ruszyć z miejsca lub przyspieszyć, nawet w trudnych warunkach. Szpery są niezwykle popularne w samochodach sportowych, rajdowych oraz pojazdach o wyższych osiągach, gdzie maksymalizacja trakcji jest priorytetem. Istnieje kilka technologii LSD, w tym mechanizmy płytkowe (sprzęgła wielopłytkowe), wiskotyczne (z wykorzystaniem cieczy o zmiennej lepkości) oraz przekładnie Torsen.
Blokada mechanizmu różnicowego: niezastąpiona broń w terenie
Mechanizm z pełną blokadą to prawdziwy bohater w trudnym terenie. Jest to rozwiązanie stosowane głównie w pojazdach terenowych i użytkowych, gdzie priorytetem jest maksymalna trakcja w ekstremalnych warunkach. Działanie blokady polega na mechanicznym spięciu obu półosi, co powoduje, że oba koła na osi obracają się z identyczną prędkością, niezależnie od przyczepności. Jeśli jedno koło znajdzie się w powietrzu lub w głębokim błocie, drugie nadal będzie napędzać pojazd z pełną siłą.
Jednak używanie blokady na przyczepnej nawierzchni, takiej jak asfalt, jest absolutnie zabronione i może prowadzić do poważnych uszkodzeń. Powoduje to ogromne naprężenia w układzie napędowym, prowadzące do szybkiego zużycia opon, uszkodzenia półosi, a nawet samego dyferencjału. Blokada jest przeznaczona do użytku tylko w sytuacjach awaryjnych, w terenie, gdzie różnice w prędkościach kół są minimalne.
Dyferencjał elektroniczny: inteligentne zarządzanie mocą w nowoczesnych autach

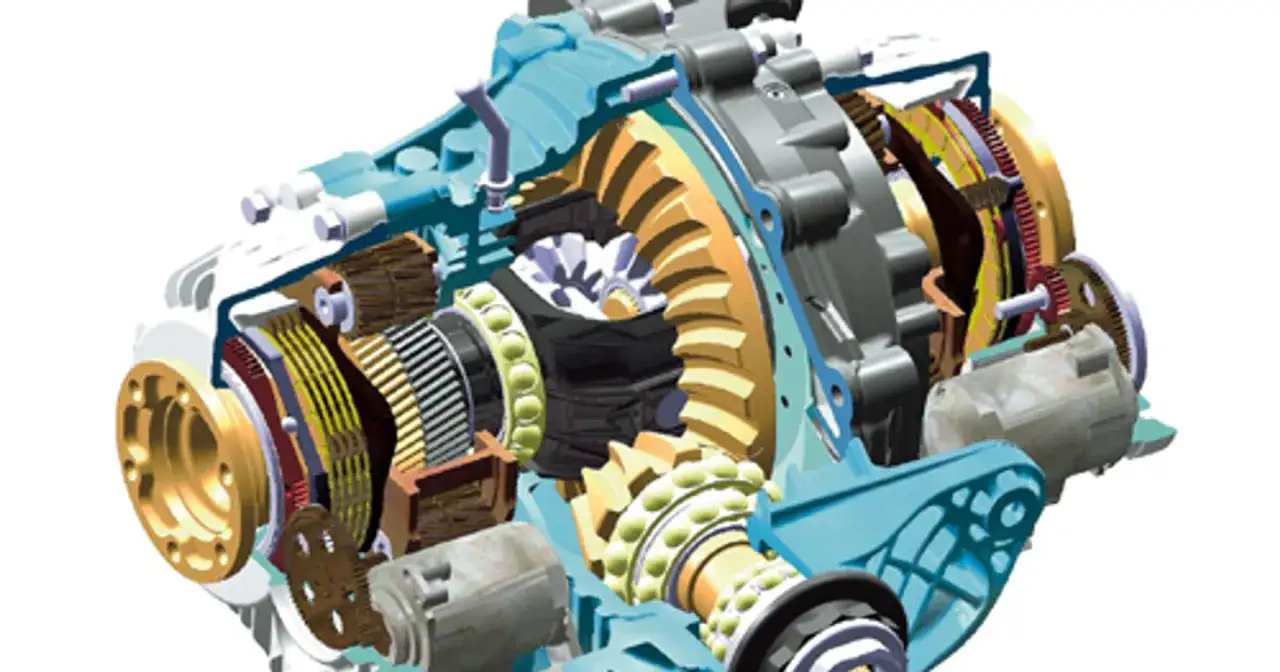

Najbardziej zaawansowanym rozwiązaniem są aktywne lub elektroniczne mechanizmy różnicowe. To prawdziwa technologia przyszłości, sterowana przez komputer pojazdu. Wykorzystują one dane z licznych czujników prędkości kół, kąta skrętu kierownicy, położenia pedału gazu, a nawet przeciążeń aby w czasie rzeczywistym, precyzyjnie i dynamicznie rozdzielać moment obrotowy między kołami. Odbywa się to za pomocą elektronicznie sterowanych sprzęgieł lub pomp hydraulicznych. Taka inteligentna kontrola pozwala nie tylko optymalizować trakcję, ale także znacząco poprawiać prowadzenie pojazdu, jego stabilność w zakrętach i bezpieczeństwo, dostosowując się do aktualnych warunków drogowych i stylu jazdy kierowcy.
Kiedy dyferencjał potrzebuje pomocy? Najczęstsze objawy awarii
Jak każdy element mechaniczny, również dyferencjał może ulec awarii. Warto znać objawy, które mogą wskazywać na problem, aby szybko zareagować i uniknąć poważniejszych uszkodzeń. Z mojego doświadczenia wynika, że najczęściej spotykane symptomy to:
- Głośne wycie lub huczenie: To jeden z najbardziej typowych objawów. Dźwięk ten zazwyczaj pochodzi z okolic mostu napędowego i nasila się wraz ze wzrostem prędkości. Może wskazywać na zużycie łożysk lub kół zębatych wewnątrz dyferencjału.
- Stuki i metaliczne zgrzyty: Te niepokojące dźwięki często pojawiają się przy ruszaniu, zmianie biegów, a także podczas pokonywania zakrętów. Mogą świadczyć o luzach na satelitach, uszkodzonych zębach kół zębatych lub problemach z półosiami.
- Wibracje przenoszone na nadwozie: Jeśli czujesz wibracje, które nasilają się wraz z prędkością, a nie są spowodowane wyważeniem kół, mogą one pochodzić z uszkodzonego dyferencjału, zwłaszcza jeśli towarzyszą im inne objawy.
- Widoczne wycieki oleju przekładniowego: Jakiekolwiek plamy oleju pod samochodem, zwłaszcza z okolic obudowy dyferencjału, są sygnałem alarmowym. Oznacza to uszkodzenie uszczelnień, co prowadzi do spadku poziomu oleju i przyspieszonego zużycia wewnętrznych elementów.
- Problemy z prowadzeniem na zakrętach: Uczucie "przeskakiwania" koła, szarpania lub blokowania się na zakrętach to wyraźny znak, że dyferencjał nie spełnia swojej funkcji, czyli nie pozwala na różnicę prędkości obrotowych kół.
Warto pamiętać, że hałas z dyferencjału często bywa mylony z problemami z oponami (np. nierównomierne zużycie) lub łożyskami kół. Dobry mechanik potrafi jednak precyzyjnie zdiagnozować źródło dźwięku. Jeśli podejrzewasz usterkę dyferencjału, nie zwlekaj z wizytą w serwisie. Szybka reakcja może zapobiec znacznie droższym naprawom i zapewnić bezpieczeństwo Twojej jazdy.
Dyferencjał a napęd 4x4: dlaczego wybór ma znaczenie w terenie?
W pojazdach z napędem na cztery koła (4x4 lub AWD) rola dyferencjału staje się jeszcze bardziej złożona i krytyczna. Oprócz dyferencjałów na przedniej i tylnej osi, które działają podobnie jak w autach 2WD, pojawia się centralny mechanizm różnicowy. Jego zadaniem jest rozdzielanie momentu obrotowego między przednią a tylną oś, umożliwiając im obracanie się z różnymi prędkościami, co jest niezbędne np. podczas skręcania na asfalcie.
Rodzaj i konfiguracja wszystkich tych dyferencjałów czy są to otwarte mechanizmy, szpery (LSD), czy też blokady ma fundamentalny wpływ na zdolności terenowe pojazdu, jego charakterystykę prowadzenia oraz bezpieczeństwo. Na przykład, w terenówkach często spotykamy blokady dyferencjałów (przedniego, tylnego, a czasem i centralnego), które pozwalają na pokonanie naprawdę trudnych przeszkód. W samochodach z napędem AWD, często stosuje się zaawansowane dyferencjały centralne (np. Torsen lub sterowane elektronicznie), które dynamicznie rozdzielają moc, optymalizując trakcję i stabilność na każdej nawierzchni. Zrozumienie tych różnic jest kluczowe dla każdego, kto chce w pełni wykorzystać potencjał swojego pojazdu z napędem 4x4.
