Jak podłączyć wentylator chłodnicy? Poradnik DIY krok po kroku

Współczesne samochody są projektowane z myślą o optymalnej pracy w standardowych warunkach. Jednak w przypadku aut modyfikowanych, intensywnie eksploatowanych, terenowych czy sportowych, fabryczny układ chłodzenia może okazać się niewystarczający, prowadząc do niebezpiecznego przegrzewania silnika. Ten poradnik krok po kroku pokaże Ci, jak bezpiecznie i skutecznie podłączyć dodatkowy wentylator chłodnicy, unikając typowych błędów i zapewniając spokojną głowę podczas każdej podróży.

Kiedy fabryczne chłodzenie to za mało? Rozpoznaj potrzebę dodatkowego wentylatora

Z mojego doświadczenia wiem, że fabryczny układ chłodzenia, choć zazwyczaj dobrze radzi sobie w codziennej eksploatacji, często okazuje się niewystarczający w specyficznych warunkach. Problem ten dotyka przede wszystkim aut modyfikowanych, gdzie zwiększona moc silnika generuje więcej ciepła, a także pojazdów terenowych, które często poruszają się z niskimi prędkościami, w ciężkim terenie, gdzie przepływ powietrza przez chłodnicę jest ograniczony. Podobnie jest z autami sportowymi podczas intensywnej jazdy na torze czy z samochodami holującymi ciężkie przyczepy dodatkowe obciążenie to dodatkowe ciepło.

• Wzrost temperatury silnika powyżej normy, zwłaszcza w korkach, podczas wolnej jazdy lub pod dużym obciążeniem.
• Częste załączanie się fabrycznego wentylatora, który pracuje na najwyższych obrotach przez długi czas.
• Utrata mocy lub niestabilna praca silnika w wysokich temperaturach.
• Wycieki płynu chłodniczego spowodowane nadmiernym ciśnieniem w układzie.

Przygotowanie do pracy: Niezbędne części i narzędzia

Zanim zabierzesz się do pracy, kluczowe jest skompletowanie odpowiednich części i narzędzi. Odpowiedni dobór komponentów to podstawa sukcesu i bezpieczeństwa całej instalacji.

Wybór wentylatora: pchający czy ssący?

Na rynku dostępne są dwa główne typy wentylatorów: pchające (ang. push) i ssące (ang. pull). Wentylatory pchające montuje się przed chłodnicą, tłocząc powietrze na nią. Wentylatory ssące natomiast instaluje się za chłodnicą (między chłodnicą a silnikiem), zasysając powietrze przez jej żeberka. Z mojego doświadczenia wynika, że wentylatory ssące są często bardziej popularne i efektywne, a także łatwiejsze do zamontowania w większości komór silnika ze względu na dostępną przestrzeń. Wybór zależy jednak od indywidualnych warunków w Twoim samochodzie kluczowe jest zmierzenie dostępnego miejsca i upewnienie się, że wentylator będzie pasował.

Przekaźnik: serce instalacji

Przekaźnik jest absolutnie niezbędny. Nigdy nie podłączaj wentylatora bezpośrednio do włącznika czy czujnika! Wentylatory pobierają duży prąd, który szybko spaliłby standardowy przełącznik i mógłby doprowadzić do pożaru instalacji. Potrzebujesz standardowego samochodowego przekaźnika 12V o odpowiedniej obciążalności zazwyczaj wystarcza przekaźnik 30-40A. To on będzie załączał obwód wysokoprądowy, chroniąc całą instalację.

Bezpiecznik: strażnik obwodu

Wartość bezpiecznika musi być ściśle dopasowana do mocy wentylatora. Zbyt mały będzie się przepalał, zbyt duży nie ochroni instalacji w razie zwarcia. Dla wentylatora o mocy około 180W (co odpowiada prądowi około 15A) zastosuj bezpiecznik 20A. Dla mocniejszych wentylatorów, np. 250W, potrzebny będzie bezpiecznik 30A, a dla bardzo wydajnych jednostek nawet 40A. Zawsze dobieraj bezpiecznik z lekkim zapasem, ale nie przesadzaj z jego wartością.

Sterowanie: manualne czy automatyczne?

• Czujnik temperatury (termo-włącznik): To rozwiązanie, które osobiście rekomenduję. Czujnik wkręcany jest w chłodnicę lub montowany na wężu wodnym za pomocą specjalnego adaptera. Uruchamia wentylator automatycznie po osiągnięciu określonej temperatury (np. 95°C) i wyłącza, gdy ciecz się schłodzi. Zaletą jest bezobsługowość i optymalne zarządzanie temperaturą. Wadą konieczność znalezienia miejsca na czujnik.
• Manualny włącznik w kabinie: Najprostsza metoda, dająca pełną kontrolę nad wentylatorem. Wymaga jednak pamiętania o jego włączaniu i wyłączaniu, co w ferworze jazdy czy w korku bywa problematyczne. Zaletą jest prostota instalacji, wadą brak automatyki.

Pozostałe niezbędne materiały i narzędzia:

• Przewody elektryczne: Koniecznie o odpowiednim przekroju! Dla obwodu zasilającego wentylator (wysokoprądowego) zalecam przewody o przekroju minimum 2.5 mm², a najlepiej 4 mm². Do obwodu sterującego przekaźnikiem (niskoprądowego) wystarczą przewody 0.75-1.5 mm².
• Konektory i złączki: Izolowane konektory oczkowe, widełkowe i płaskie do połączeń.
• Peszel lub taśma izolacyjna: Do zabezpieczenia przewodów przed przetarciem i wilgocią.
• Narzędzia: Śrubokręty, klucze, kombinerki, ściągacz izolacji, zaciskarka do konektorów, multimetr (do sprawdzenia poprawności połączeń).

Podłączanie wentylatora krok po kroku: Sterowanie manualne z kabiny

Montaż fizyczny wentylatora oraz jego podłączenie elektryczne wymaga precyzji. Pamiętaj, że pracujesz z instalacją elektryczną samochodu, więc bezpieczeństwo jest priorytetem.

1. Odłącz akumulator: Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia.
2. Montaż wentylatora: Wybierz odpowiednie miejsce na chłodnicy. Jeśli masz wentylator ssący, zamontuj go za chłodnicą, tak aby zasysał powietrze przez nią. Jeśli pchający przed chłodnicą. Upewnij się, że wentylator jest stabilnie przymocowany i nie będzie dotykał żadnych ruchomych części silnika ani przewodów. Sprawdź, czy jest wystarczająco miejsca na jego swobodną pracę.
3. Prowadzenie przewodów: Poprowadź przewody zasilające wentylator od miejsca montażu do miejsca, gdzie zamierzasz umieścić przekaźnik (zazwyczaj w pobliżu akumulatora lub skrzynki bezpieczników). Przewody powinny być zabezpieczone peszlem i przymocowane opaskami, aby nie zwisały swobodnie i nie były narażone na przetarcia.
4. Montaż przekaźnika i bezpiecznika: Zamontuj przekaźnik w suchym i łatwo dostępnym miejscu. W pobliżu akumulatora zainstaluj gniazdo bezpiecznika (np. typu MAXI lub MINI, w zależności od wybranego bezpiecznika) i podłącz do niego przewód zasilający pin 30 przekaźnika.
5. Podłączenie przekaźnika:
   • Pin 30: Podłącz do plusa akumulatora, zawsze przez bezpiecznik. To jest główne zasilanie wentylatora.
   • Pin 87: Podłącz do plusowego przewodu wentylatora.
   • Pin 85: Podłącz do jednego z pinów manualnego włącznika w kabinie. Drugi pin włącznika podłącz do masy pojazdu. W ten sposób włącznik będzie sterował masą cewki przekaźnika.
   • Pin 86: Podłącz do plusa "po stacyjce" (ACC lub IGN), czyli do miejsca, gdzie prąd pojawia się dopiero po przekręceniu kluczyka w stacyjce. To zasila cewkę przekaźnika.
6. Podłączenie wentylatora do masy: Minusowy przewód wentylatora podłącz bezpośrednio do solidnego punktu masy na karoserii lub ramie pojazdu.
7. Montaż włącznika w kabinie: Wybierz dyskretne, ale łatwo dostępne miejsce na włącznik w kabinie. Poprowadź przewody sterujące (niskoprądowe) przez przepusty w grodzi silnika, zabezpieczając je przed uszkodzeniem.
8. Sprawdzenie połączeń: Przed podłączeniem akumulatora, dokładnie sprawdź wszystkie połączenia, upewniając się, że są solidne i prawidłowe.

Rola przekaźnika jest tutaj kluczowa. Jak już wspomniałem, wentylator pobiera duży prąd. Gdybyś podłączył go bezpośrednio przez włącznik w kabinie, prąd ten musiałby płynąć przez cienkie przewody i mały przełącznik, co niemal na pewno doprowadziłoby do ich przegrzania, stopienia izolacji, a w konsekwencji do pożaru instalacji elektrycznej. Przekaźnik działa jak zdalnie sterowany "wielki włącznik" mały prąd z kabiny (lub czujnika) załącza cewkę, która z kolei zamyka obwód wysokoprądowy, zasilający wentylator bezpośrednio z akumulatora (oczywiście przez bezpiecznik). To zapewnia bezpieczeństwo i niezawodność.

Instrukcja do stworzenia czytelnego schematu podłączenia elektrycznego, uwzględniającego przekaźnik, bezpiecznik, akumulator, wentylator i włącznik manualny.

Pełna automatyzacja: Montaż wentylatora z czujnikiem temperatury

Automatyczne sterowanie wentylatorem to moim zdaniem najlepsze rozwiązanie, ponieważ eliminuje potrzebę pamiętania o jego włączaniu i wyłączaniu. System sam zadba o optymalną temperaturę.

1. Odłącz akumulator: Jak zawsze, bezpieczeństwo przede wszystkim.
2. Montaż wentylatora: Postępuj zgodnie z punktem 2 z poprzedniej sekcji.
3. Wybór i montaż termowłącznika:
   • W chłodnicy: Jeśli Twoja chłodnica ma wolne miejsce na czujnik (np. gwint), jest to najlepsze rozwiązanie. Upewnij się, że czujnik ma odpowiednią temperaturę załączania zazwyczaj 95°C jest dobrym punktem wyjścia, ale możesz dobrać inną wartość w zależności od specyfiki silnika.
   • Na wężu: Jeśli nie masz miejsca w chłodnicy, użyj specjalnego adaptera, który montuje się na wężu układu chłodzenia (np. na wężu górnym, za chłodnicą). Adapter ten ma gwint, w który wkręcasz termowłącznik.
4. Prowadzenie przewodów: Poprowadź przewody zasilające wentylator do przekaźnika i przewody sterujące od czujnika do przekaźnika, zabezpieczając je peszlem.
5. Montaż przekaźnika i bezpiecznika: Postępuj zgodnie z punktem 4 z poprzedniej sekcji.
6. Podłączenie przekaźnika z czujnikiem temperatury:
   • Pin 30: Podłącz do plusa akumulatora, zawsze przez bezpiecznik.
   • Pin 87: Podłącz do plusowego przewodu wentylatora.
   • Pin 85: Podłącz do jednego z pinów czujnika temperatury. Drugi pin czujnika podłącz do masy pojazdu. Czujnik będzie sterował masą cewki przekaźnika.
   • Pin 86: Podłącz do plusa "po stacyjce" (ACC lub IGN). To niezwykle ważne!
7. Podłączenie wentylatora do masy: Minusowy przewód wentylatora podłącz do solidnego punktu masy.
8. Sprawdzenie połączeń: Dokładnie sprawdź wszystkie połączenia.

Podłączenie pinu 86 przekaźnika do plusa "po stacyjce" jest krytyczne dla bezpieczeństwa i prawidłowego działania. Gdybyś podłączył go bezpośrednio do stałego plusa, wentylator mógłby załączać się nawet po wyłączeniu silnika i wyjęciu kluczyka, co w dłuższej perspektywie rozładowałoby akumulator. Zasilanie "po stacyjce" gwarantuje, że cewka przekaźnika będzie aktywna tylko wtedy, gdy silnik pracuje lub zapłon jest włączony, chroniąc Twój akumulator przed niepotrzebnym zużyciem.

Po zakończeniu montażu i podłączeniu akumulatora, uruchom silnik i pozwól mu się nagrzać. Obserwuj wskaźnik temperatury. Gdy silnik osiągnie temperaturę załączenia czujnika (np. 95°C), wentylator powinien się automatycznie włączyć. Po schłodzeniu cieczy, powinien się wyłączyć. To potwierdzi poprawność działania układu.

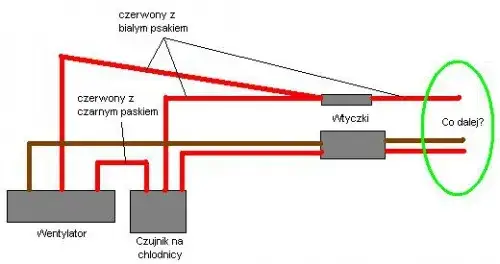

Instrukcja do stworzenia czytelnego schematu podłączenia elektrycznego, uwzględniającego przekaźnik, bezpiecznik, akumulator, wentylator, czujnik temperatury i zasilanie "po stacyjce".

Unikaj pułapek: Najczęstsze błędy podczas montażu wentylatora

W mojej praktyce widziałem wiele błędów, które mogły mieć poważne konsekwencje. Unikając ich, zapewnisz sobie spokój i bezpieczeństwo.

• Brak przekaźnika: To najczęstszy i najbardziej niebezpieczny błąd. Podłączenie wentylatora bezpośrednio do włącznika lub czujnika bez przekaźnika spowoduje przeciążenie obwodu, stopienie przewodów i włącznika, a w skrajnych przypadkach pożar. Zawsze stosuj przekaźnik!

• Zastosowanie zbyt cienkich przewodów: Przewody o zbyt małym przekroju nie są w stanie bezpiecznie przewodzić dużego prądu pobieranego przez wentylator. Skutkuje to ich nagrzewaniem się, spadkiem napięcia (wentylator pracuje mniej wydajnie) i ryzykiem stopienia izolacji. Zawsze dobieraj przewody o przekroju minimum 2.5 mm², a najlepiej 4 mm² dla obwodu zasilającego wentylator.

• Brak bezpiecznika lub niewłaściwa wartość: Bezpiecznik to ostatnia linia obrony przed zwarciem. Brak bezpiecznika oznacza, że w razie awarii prąd nie zostanie przerwany, co może doprowadzić do poważnych uszkodzeń. Zbyt duży bezpiecznik nie zadziała w porę, zbyt mały będzie się ciągle przepalał. Dobieraj bezpiecznik zgodnie z mocą wentylatora, z niewielkim zapasem.

• Zła polaryzacja wentylatora: Wentylator ma oznaczenia plusa i minusa. Jeśli podłączysz go odwrotnie, będzie kręcił się w drugą stronę, czyli zamiast zasysać powietrze przez chłodnicę (lub pchać je na nią), będzie je wydmuchiwał w przeciwnym kierunku. To oczywiście pogorszy chłodzenie. Zawsze sprawdź kierunek obrotów wentylatora po podłączeniu i upewnij się, że powietrze jest przepychane przez chłodnicę.

• Nieprawidłowe umiejscowienie czujnika temperatury: Jeśli czujnik jest umieszczony w miejscu, gdzie temperatura płynu jest niższa niż rzeczywista temperatura silnika (np. przed chłodnicą w niektórych układach), wentylator może załączać się zbyt późno. Czujnik powinien mierzyć temperaturę płynu opuszczającego silnik lub wchodzącego do chłodnicy (lub w jej górnej części), aby jak najdokładniej odzwierciedlać stan termiczny silnika.

• Brak zabezpieczenia przewodów: Przewody, zwłaszcza te prowadzone w komorze silnika, są narażone na przetarcia, wilgoć i wysoką temperaturę. Niezabezpieczone przewody mogą ulec uszkodzeniu, prowadząc do zwarć. Zawsze stosuj peszel, taśmę izolacyjną i opaski zaciskowe, aby solidnie zamocować i chronić całą instalację.

Bezpieczeństwo przede wszystkim: Ostateczna kontrola i kluczowe zasady

Po zakończeniu montażu i podłączeniu wszystkich elementów, zanim wyruszysz w drogę, przeprowadź ostateczną kontrolę. To kluczowy etap, który zapewni Ci spokój ducha i bezpieczeństwo.

• Sprawdź poprawność działania wentylatora: Uruchom silnik i pozwól mu się nagrzać (w przypadku sterowania automatycznego) lub włącz wentylator manualnie. Upewnij się, że wentylator kręci się w prawidłowym kierunku i efektywnie przepycha powietrze przez chłodnicę.
• Kontrola wszystkich połączeń elektrycznych: Sprawdź, czy wszystkie konektory są dobrze zaciśnięte, a przewody solidnie podłączone. Delikatnie pociągnij za każdy przewód, aby upewnić się, że nie wyskoczy ze złączki.
• Brak luzów i kolizji: Upewnij się, że wentylator jest stabilnie zamocowany i nie ma luzów. Sprawdź, czy żadne przewody ani elementy wentylatora nie kolidują z ruchomymi częściami silnika, paskami, czy innymi elementami pod maską.
• Zabezpieczenie przewodów: Upewnij się, że wszystkie przewody są odpowiednio zabezpieczone peszlem i przymocowane opaskami, aby nie były narażone na przetarcia, wysoką temperaturę czy wilgoć.
• Poziom płynu chłodniczego: Po montażu czujnika w chłodnicy lub na wężu, sprawdź i uzupełnij poziom płynu chłodniczego. Odpowietrz układ, jeśli to konieczne.

Pamiętaj, że praca z instalacją elektryczną samochodu wymaga ostrożności i podstawowej wiedzy. Zawsze odłączaj akumulator przed rozpoczęciem pracy. Stosuj przewody o odpowiednim przekroju, zawsze używaj przekaźnika i bezpiecznika. Dzięki tym zasadom, Twój dodatkowy wentylator będzie działał niezawodnie i skutecznie, chroniąc silnik przed przegrzewaniem w każdych warunkach.
